Montage du verrou biométrique Revo’Motion Vachette
Pascal B. - Rédacteur
04 Décembre 2015 à 12:11
0 commentaire
Facile
Moins d'une journée
Si vous êtes allergiques aux clefs, le verrou Revo’Motion de Vachette est fait pour vous. Il est conçu pour s’ouvrir à l’aide d’un code et pour les vraiment distraits en utilisant simplement votre empreinte digitale. Vachette est une marque bien connue des français dont la fondation remonte à 1864. Elle fait maintenant partie du groupe suédois Assa Abloy leader mondial des solutions d’ouverture de portes.
Équipement utilisé pour réaliser le DIY
Outillage utilisé

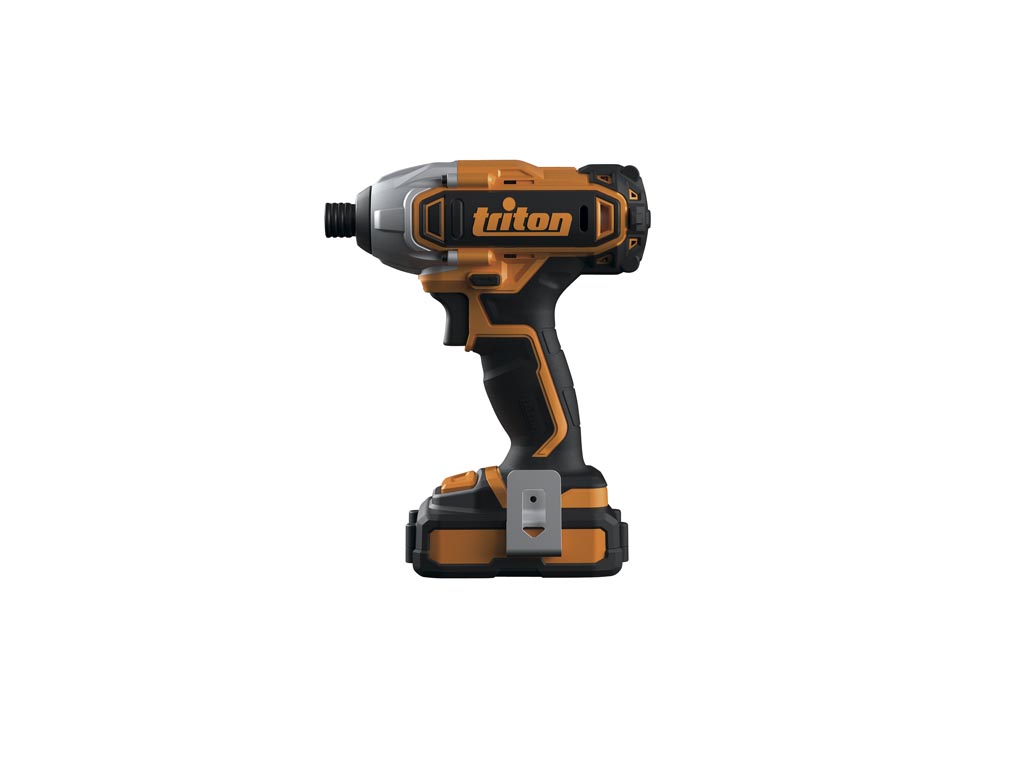

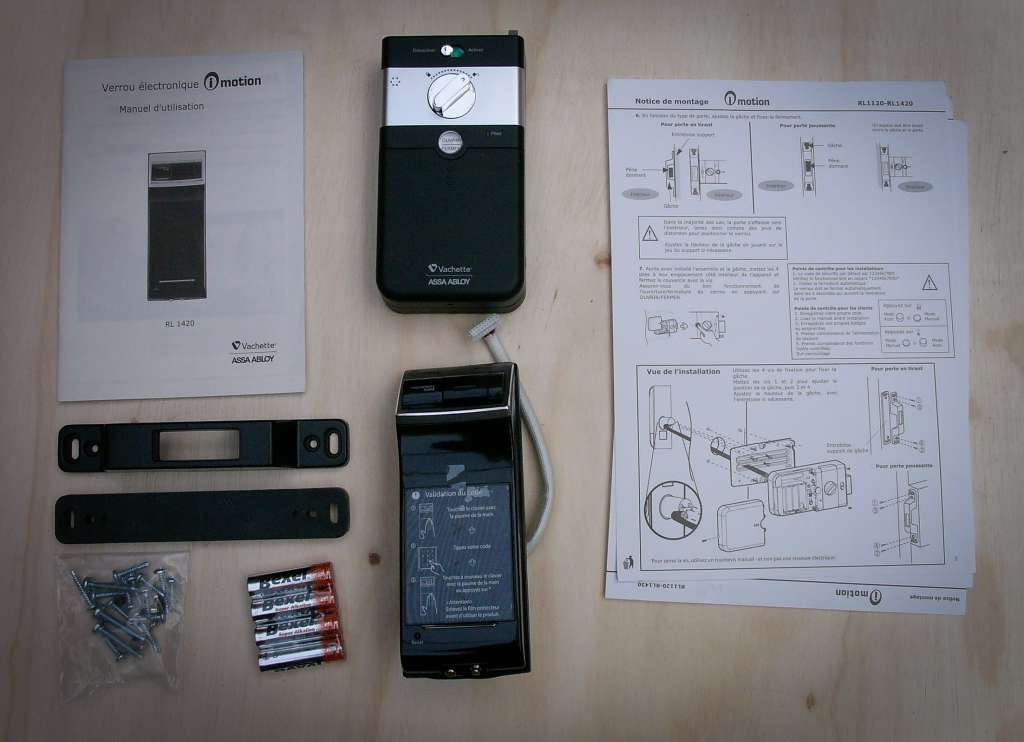

Matériaux utilisés
| Unités | Matériaux / accessoires | Dimensions |
| 1 | Sous-plaque | - |
| 1 | Boîtier arrière | - |
| 1 | Boîtier avant | - |
| 1 | Gâche | - |
| 2 | Cales | - |
| 16 | Vis | - |
| 4 | Piles | - |
Télécharger les plans (101.7 Ko)Étape 1 - Préparation et prise de mesures

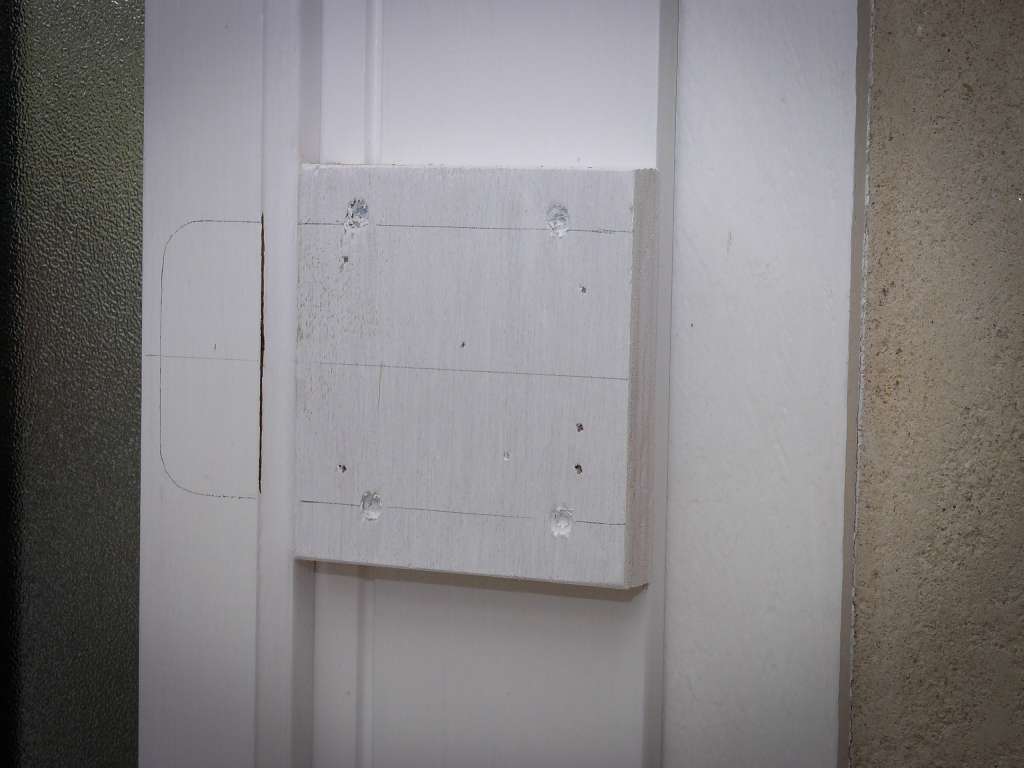

- Le boitier arrière étant assez long (158 mm) nous sommes obligés de fabriquer une entretoise en CP afin de rattraper les irrégularités de la porte.

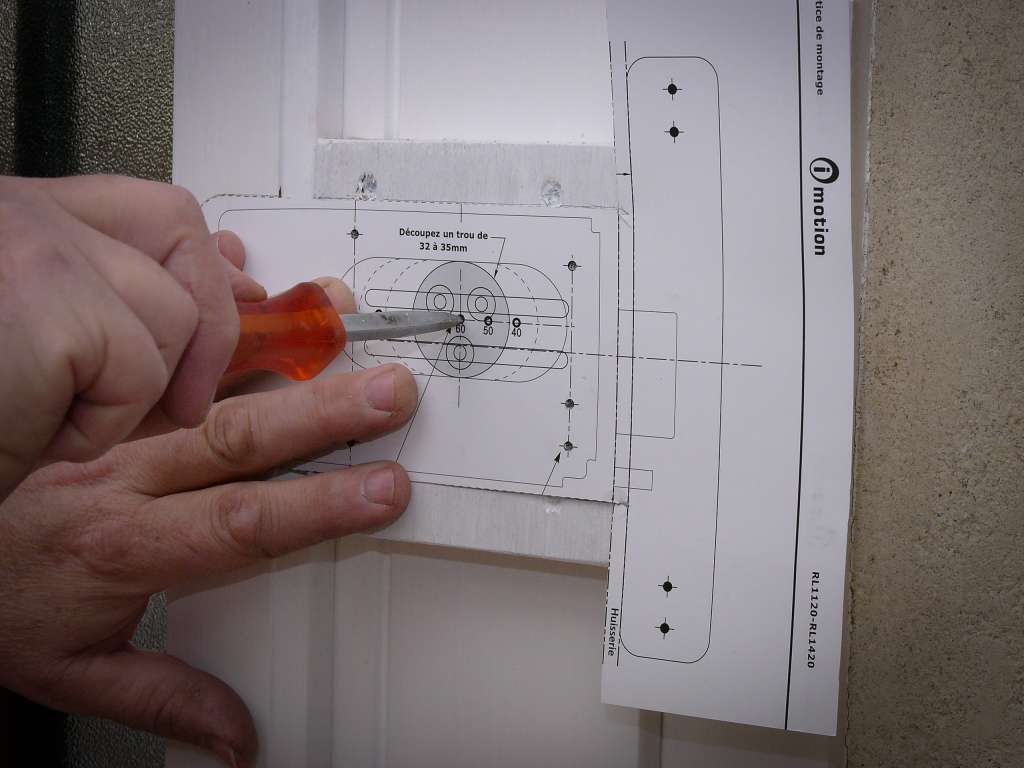

- Pose du gabarit et repérage du trou central de 35 mm et des emplacements des vis de fixation.
Étape 2 - Fixation de la contreplaque

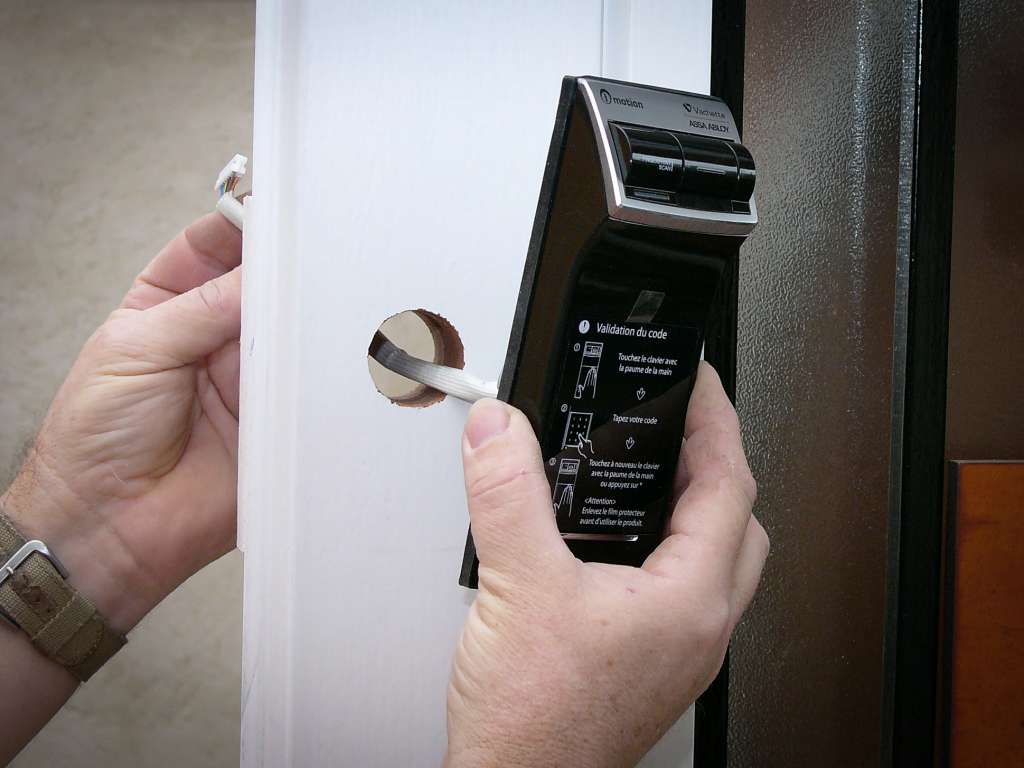

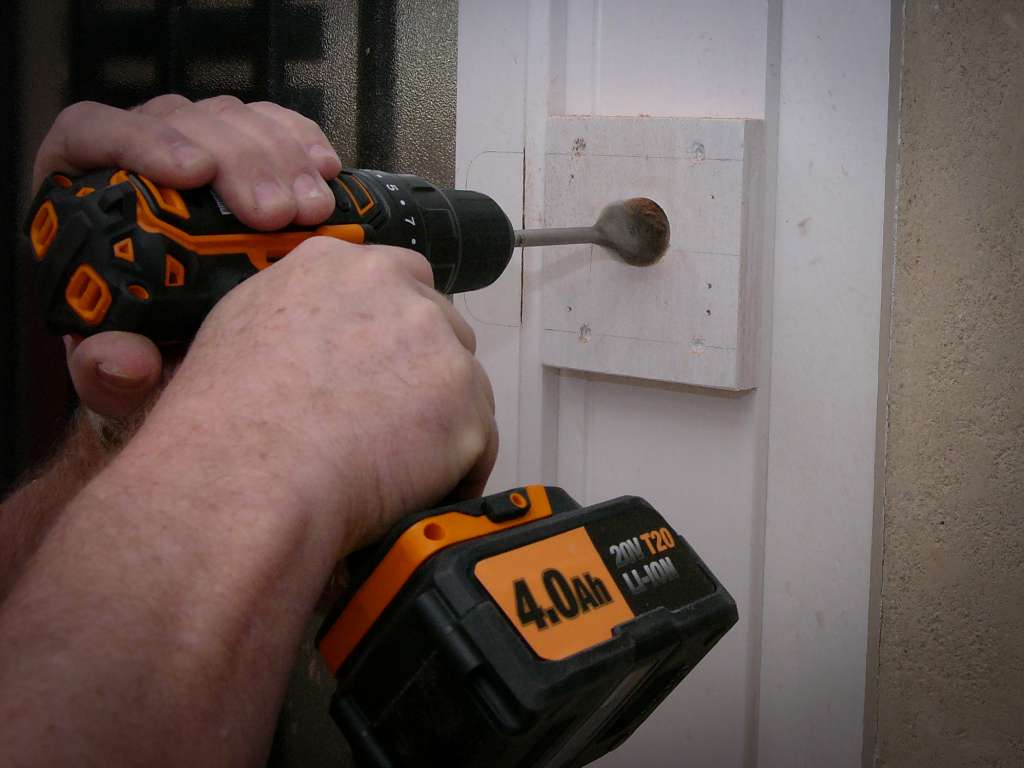

- Perçage de l’ensemble et pose du boîtier avant, celui-ci se positionne temporairement à l’aide d’un adhésif double face.

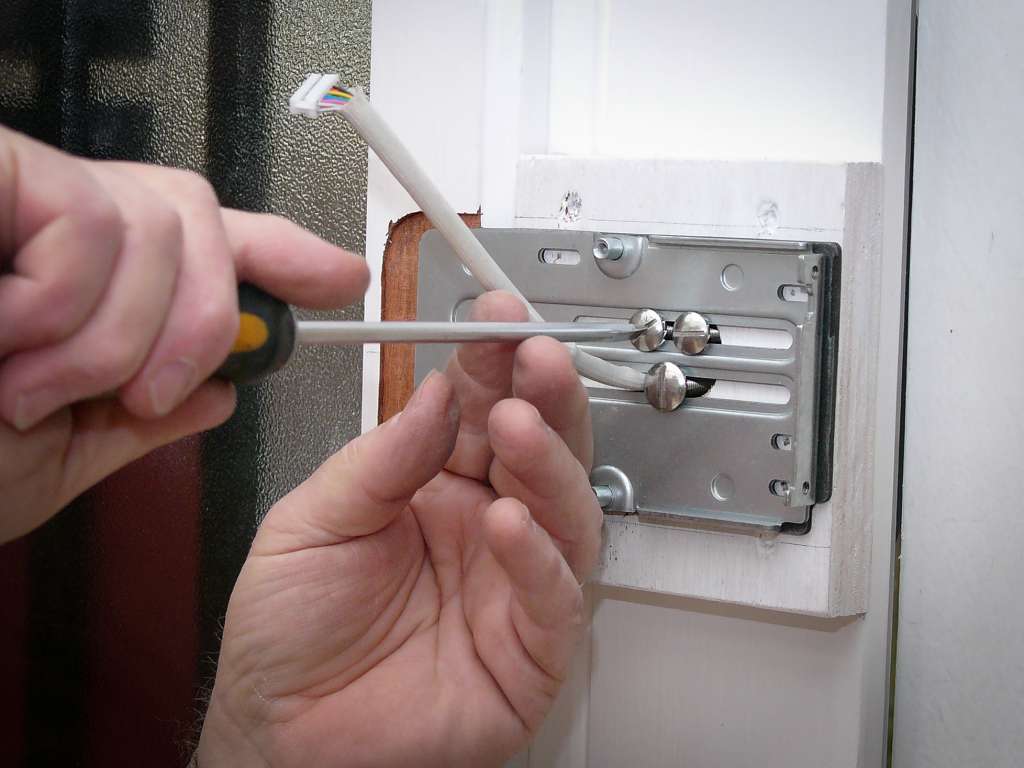

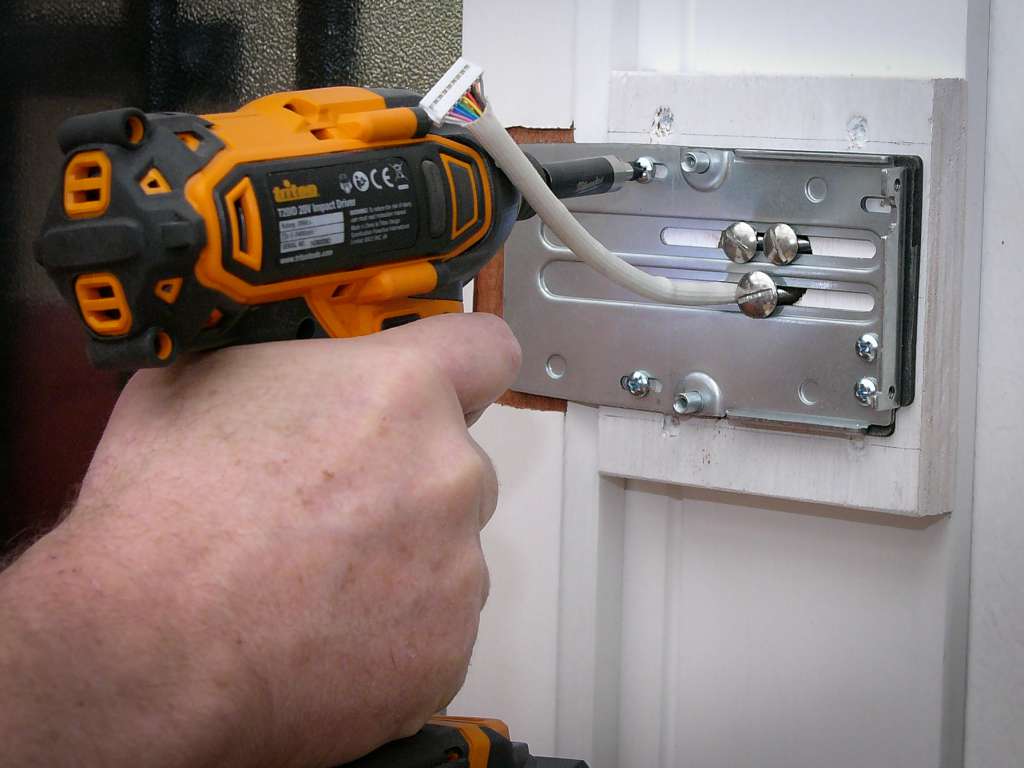

- Fixation de la contreplaque au boîtier avant, les vis d’origine ont été remplacées par des plus longues à cause de la surépaisseur due à l’entretoise, en fait ce sont ces vis qui limitent l’épaisseur des portes à 45 mm par Vachette le câble à encore de la marge.
Étape 3 - Assemblage du boîtier

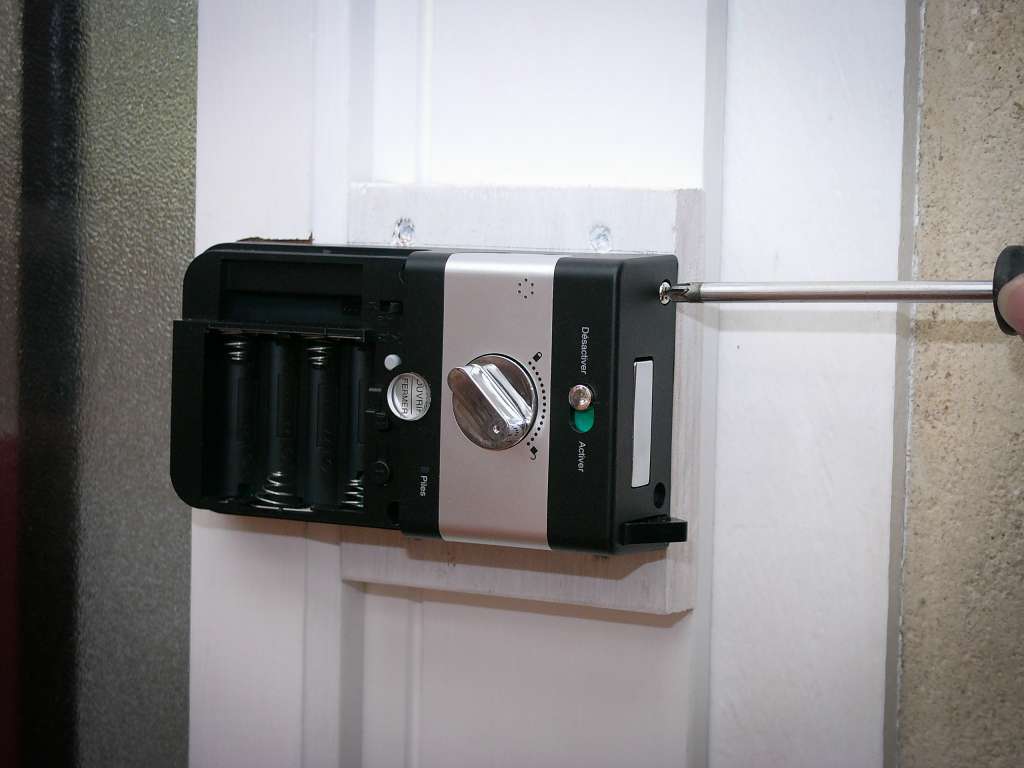

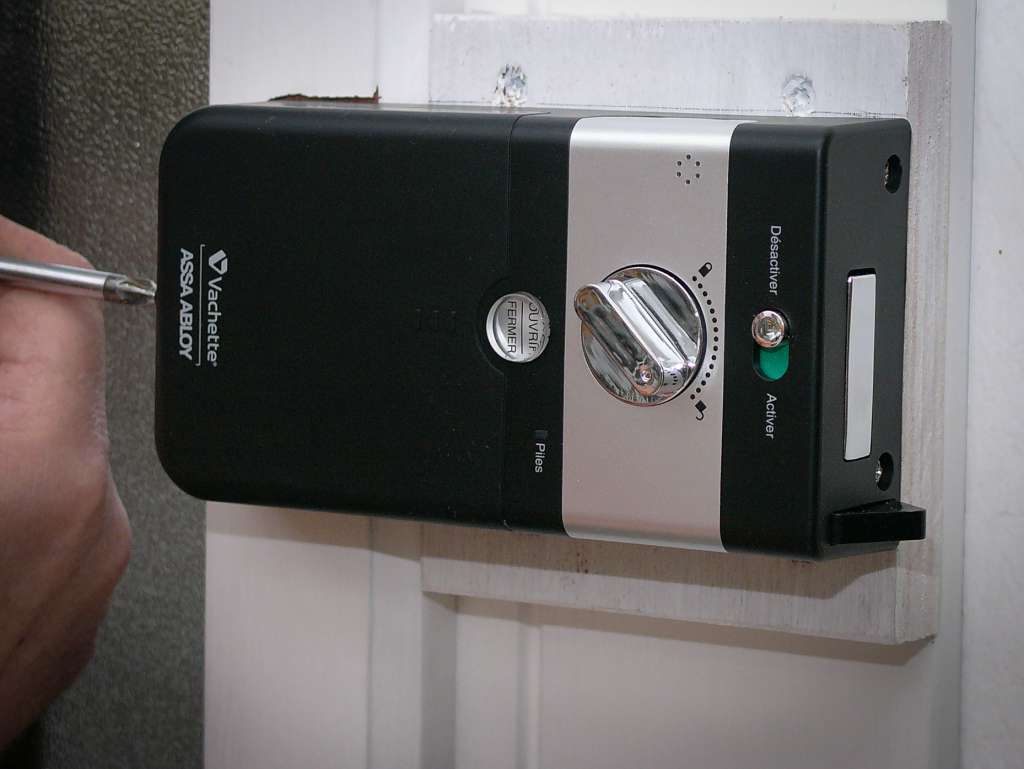

- Une fois le câble connecté au circuit imprimé, on fixe le boitier arrière.

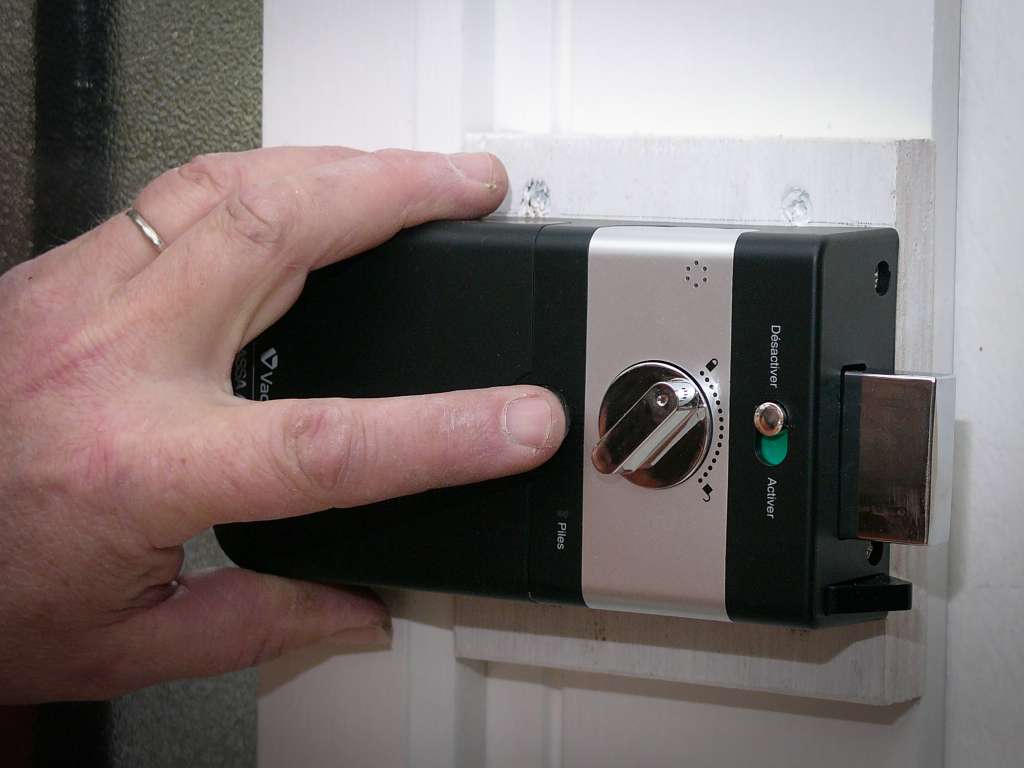

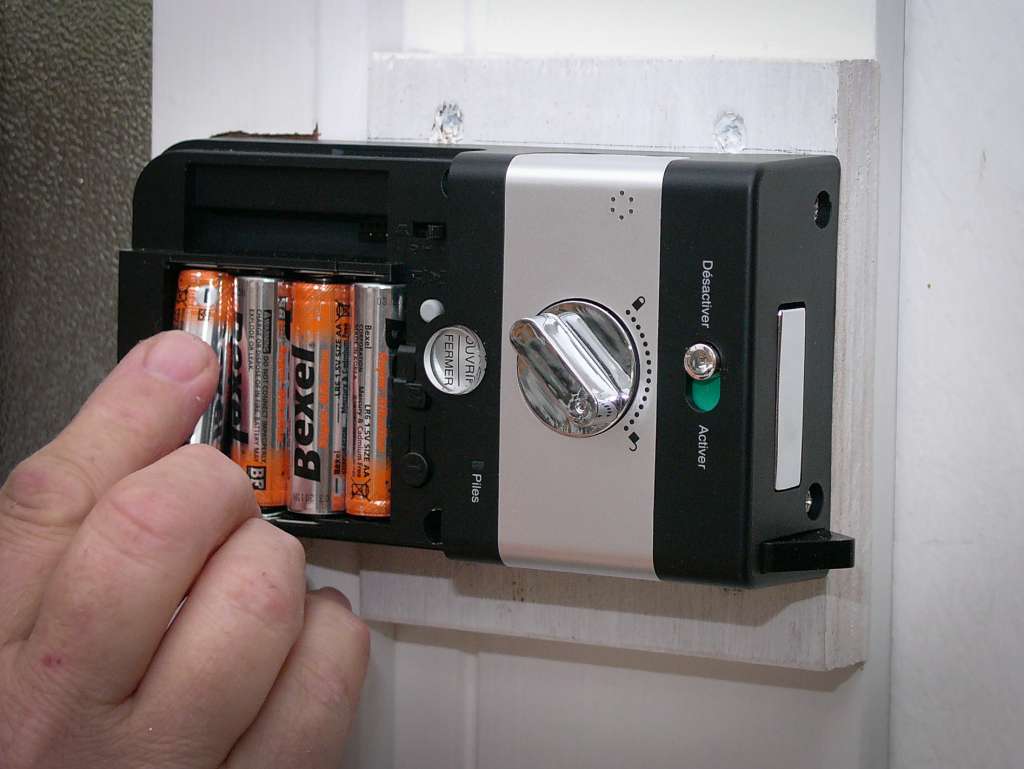

- On installe les 4 piles fournies et l’on peut alors procéder à un premier test de fermeture électrique. Le bouton central permet un verrouillage manuel et suivant la programmation choisie un verrouillage automatique au bout de 5 secondes. Le petit bouton de droite permet un surverrouillage de l’intérieur bloquant toute tentative d’ouverture que ce soit par code ou par empreinte, comme dans les portes de cockpit d’avion.
Étape 4 - Fixation et mise en route du boîtier
-

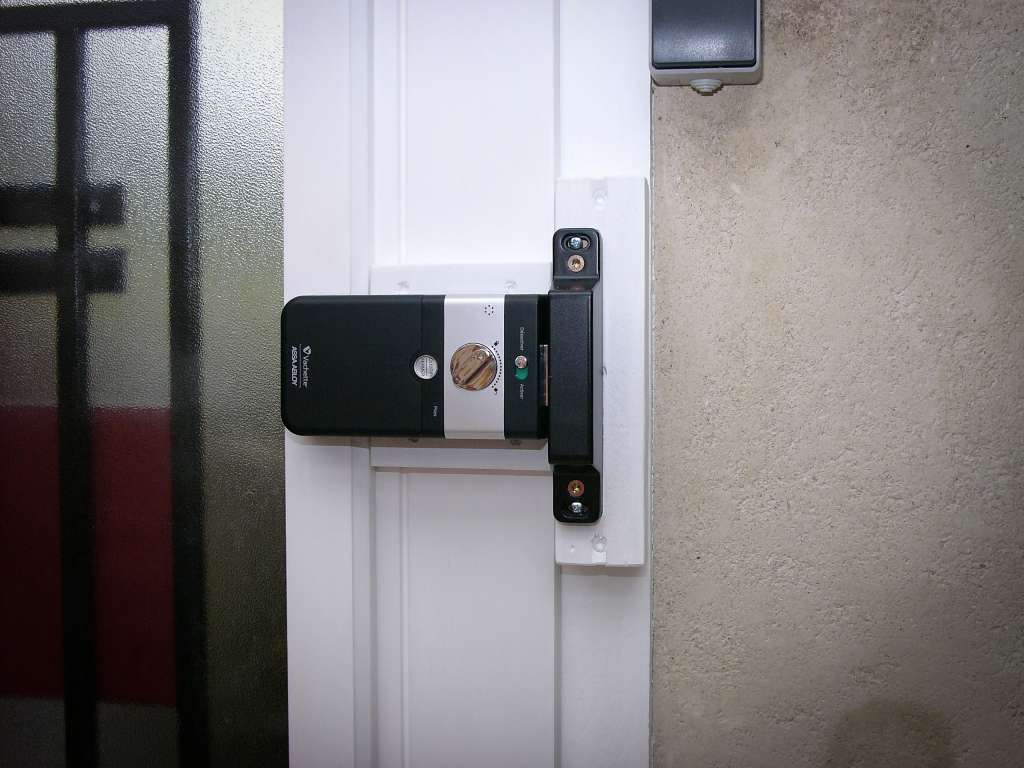

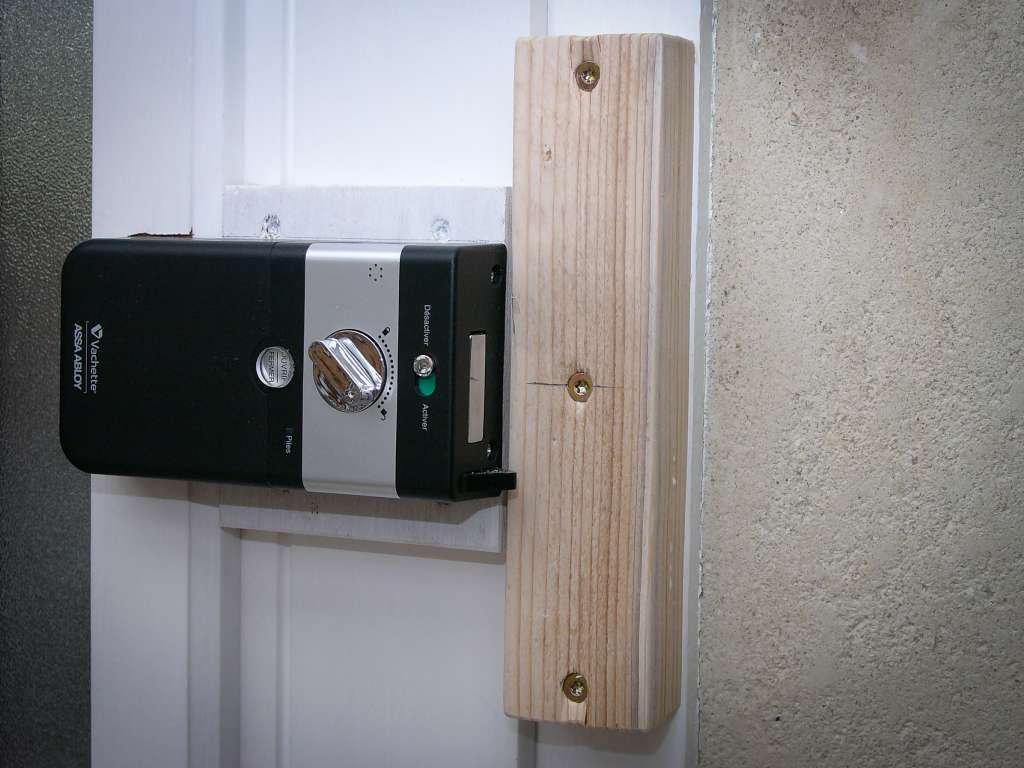

Fabrication et pose d’une entretoise pour la gâche, puis fixation de celle-ci. Deux vis ont été remplacées par des plus longues pour un meilleur accrochage dans le dormant.
-

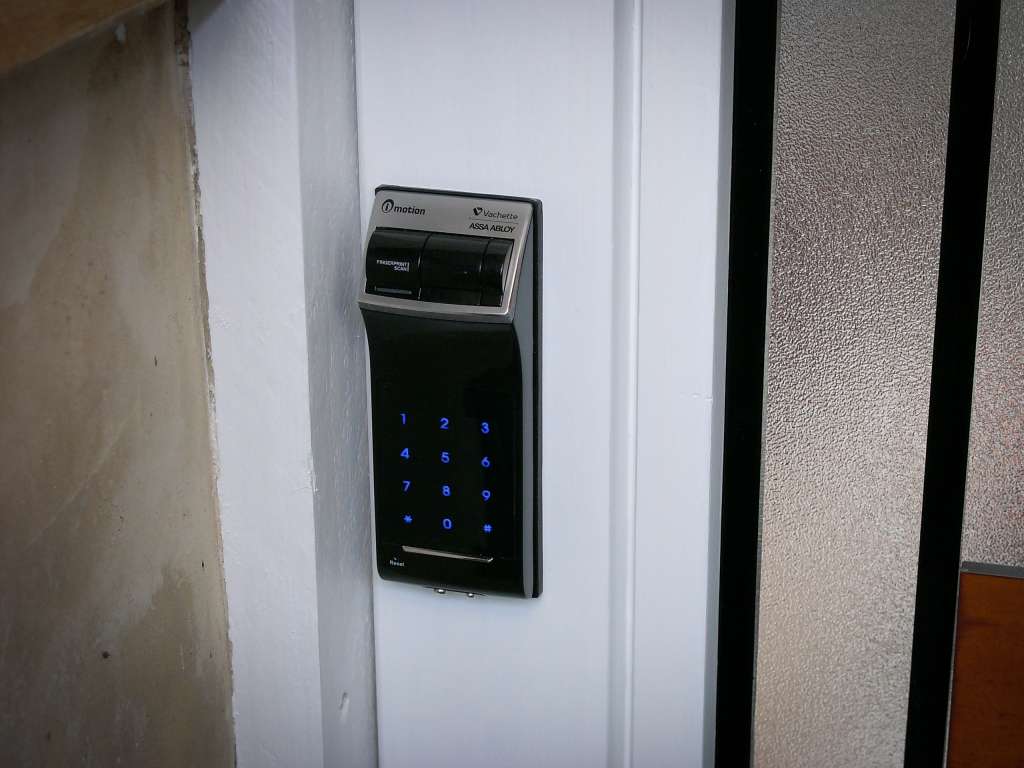

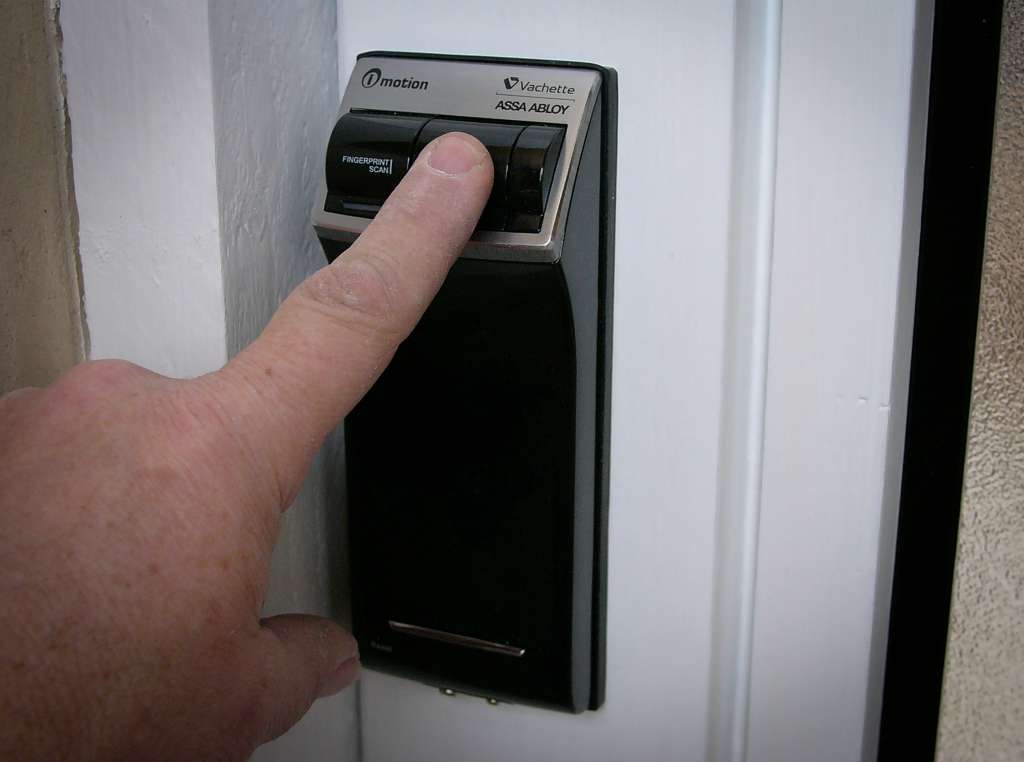

Collage du cache sur la gâche et premier enregistrement du nouveau code et des empreintes digitales guidés par une commande vocale.
